世界甘蔗农业机械图鉴首辑：结构、用途与代表性实例An Illustrated Introduction to Sugarcane Machinery: Structures, Functions and Representative Examples
按整地、种植、田间管理、收获、转运与工厂接收串联机械类别，结合真实历史照片和制造商、科研机构资料说明典型结构。区分整秆与切段、种茎种植与育苗移栽、自动控制与整机无人化，并给出倒伏甘蔗收获的验证方法。
A first illustrated collection connecting field preparation, planting, crop care, harvesting and transport. Authentic photographs and primary technical sources support representative examples while separating visible structures, product claims and field-validated performance.
更新：2026-10-21 · R2 | 中文正文；英文标题、摘要及部分图注。
C级：AI编写与来源核读，独立专家审稿待完成。
- 一、图鉴如何识别一台机器
- 二、整地与拖拉机：先安排车轮经过哪里
- 三、种茎种植机与蔗苗移栽机
- 四、田间管理机械：保护已建立的作物
- 五、整秆、割铺与切段收获的区别
- 六、切段式联合收割机的作业链
- 七、倒伏甘蔗：关键是连续处理能力
- 八、运输与接收也是机械系统的一部分
- 九、智能控制与电动化如何入册
- 十、维护、安全与下一版图鉴
一、图鉴如何识别一台机器1. How to identify a machine
甘蔗机械图鉴的基本单位应是一台可辨认的设备及其使用情境。名称之外，还要记录制造商、机型、销售地区、年份、动力系统、作业对象与来源。照片中能看到履带、分蔗器或升运器，不等于已核实发动机、内部喂入结构和选装配置；同系列在不同地区销售的版本也可能不同。

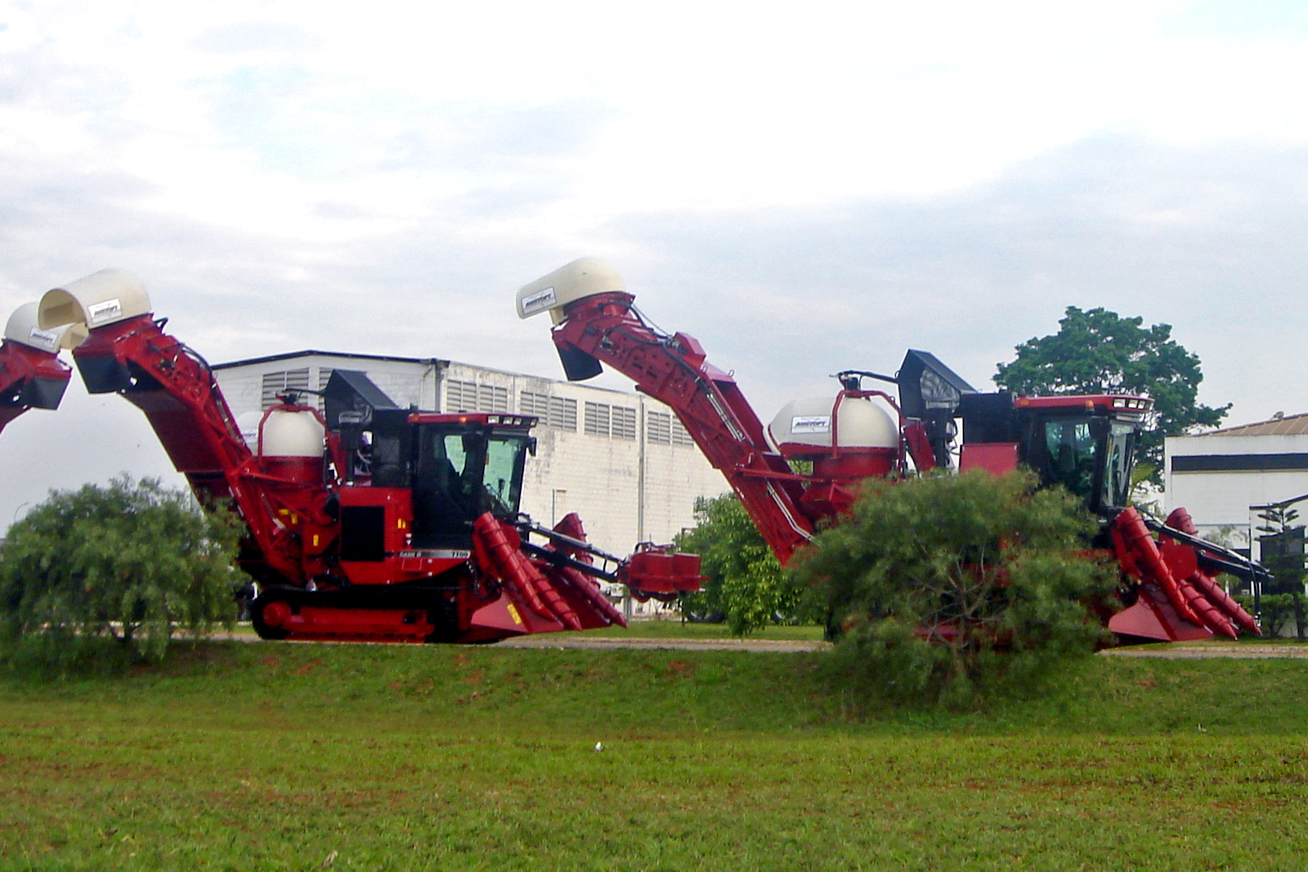

本辑采用原始摄影资料作为结构和作业情境的说明。其中，2008年巴西皮拉西卡巴照片的来源标明左侧机器为Case 7700，右侧机型未确认；这张照片可支持历史外形记录，不能代表2026年新机配置。作者、年份、地点与许可随图保留，画面中看不到的技术参数不补写。[8]
首辑并非全球所有品牌的完整目录，也不以图片数量代表证据数量。对每一项性能，应分别追溯规格表、制造商说明、独立试验和实际用户记录。历史机器即使已经停产，仍可帮助解释结构演变；尚未商业化的原型，也应按原型身份收录，而不与现售产品混排。
二、整地与拖拉机：先安排车轮经过哪里2. Soil preparation and controlled traffic
拖拉机和配套农具承担整地、运输、开沟与管理等任务。选用时既要看动力，也要看轮距、离地间隙、转弯空间、牵引接口和土壤条件。对于多年利用蔗蔸的生产系统，作业轮迹与种植带的位置关系尤其值得记录，因为本季通过的机器还会影响下一季管理的空间。
SRA的2014年固定行道资料，把永久作业道与作物生长带分开规划，讨论行距、轮距和机具宽度的匹配。文中的具体行距与试验结果属于当时澳大利亚的设备和试验条件，不能当成全球统一标准。其可迁移的设计原则是：在种植前协调所有后续机械，而非等到收获时再修补不匹配的行距。[2]
评价整地方案时，可把耕作深度、土壤扰动范围、残体处置、通过次数与后续机具接口列入同一记录。大型机器可能减少往返次数，也可能因地块转弯或运输条件受到限制。较小机器便于进入某些田块，却需要重新核算服务面积和调场时间。这些比较应依实测作业记录，而不是以尺寸直接判断先进程度。
三、种茎种植机与蔗苗移栽机3. Sett planters and seedling transplanters

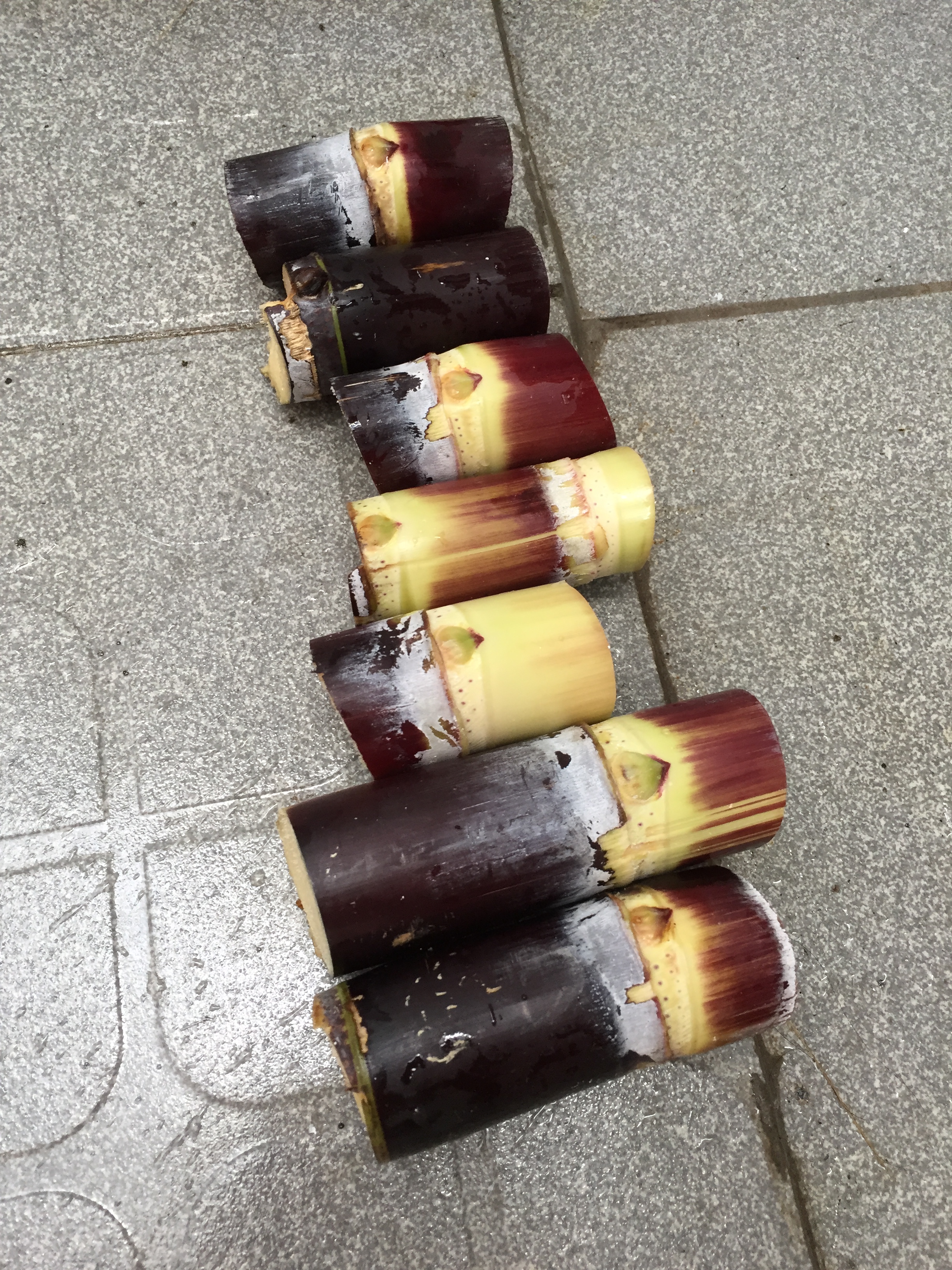

甘蔗生产常用带芽种茎进行营养繁殖。种茎种植机的作业链通常涉及供料、切段或排种、开沟、覆土等环节；使用已育成蔗苗的移栽机，则需要保护苗体与根团，并安排取苗和定植。图中的带芽茎段用于说明种植材料，不能凭外观判断无病、理想长度或田间成活率。
ICAR-SBI技术页面列出热带地区深沟切段种植机，以及与ICAR-CIAE合作的双行蔗苗移栽机；后者用于穴盘育成的芽片蔗苗。两种设备的输入材料不同，不能把移栽机的成苗表现套到直接下种的切段机上。页面列有技术许可信息，表示存在转移路径，不等于所有地区均有现货服务。[4]
SRA种植指南强调种苗来源、切口和芽的完好、种床及覆土等相互关联。只测种植机每小时面积容易漏掉排种均匀性和芽损伤。一个有用的试验应同时测每段有效芽、缺苗位置、出苗后分布与作业时间，并记录品种、材料新鲜度和土壤状态，再讨论机械种植是否改善整体建植。[3]
四、田间管理机械：保护已建立的作物4. Crop-care machinery
田间管理机械包括中耕施肥、培土、残叶处理、喷施和灌溉配套设备。识图时应先辨明其作用部件：开沟器在何处接触土壤，供料或液体如何到达目标区域，拖拉机轮迹是否与蔗行冲突。机器的任务和使用阶段需要写清，不能把不同生育期的作业图片当成一个通用流程。
ICAR-SBI公开技术中包括小型拖拉机配套的昆虫病原线虫施用装置，说明作业机具也可以针对特定生物防治材料设计。供液装置的搅拌、输送和施用位置属于机械问题，但防治适用对象、材料活性与效果还需对应植保试验；一种装置存在，并不意味着其他生物防治材料或不同剂型都能直接使用。[4]
宿根管理尤其需要兼顾本季作业与后续萌发。设备是否擦伤蔗蔸、是否压入湿土、作业后是否造成缺株，应纳入检查。对于声称同时完成多项工序的机具，可逐项记录每个部件的实际作用，核算减少了哪些通过次数，又新增了哪些动力和维修要求；不能仅以组合工序数量作为优劣标准。
五、整秆、割铺与切段收获的区别5. Whole-stalk, cut-and-lay and chopper systems
整秆收获保留较长蔗茎，割铺设备可以把割下的材料布置成供后续收集的条带；切段式联合收割机则在机内完成喂入、切段和部分清选，再向运输容器输送。识别时应看输出物和下一道工序：材料留在地上、成束、进入拖车，还是直接通过升运器装车，决定了后续需要什么设备。
这几条路线没有脱离条件的统一优胜者。割铺系统需要验证再拾取时的损失、泥土混入与额外车辆通过；整秆系统需要考虑装载、运输和接收；切段系统则要求收获与转运同步，并使工厂能够接收相应原料。比较应覆盖从切割到入厂的全过程，而不是只统计割下甘蔗所用的时间。

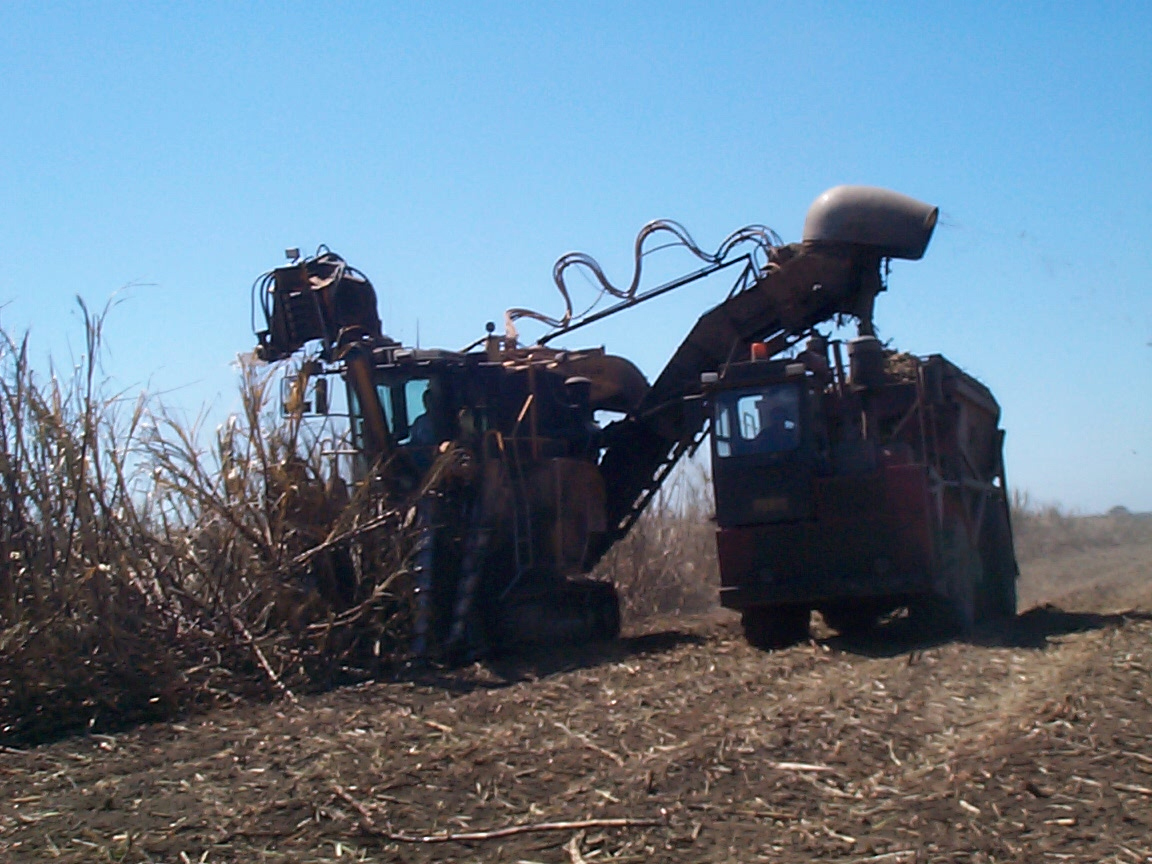

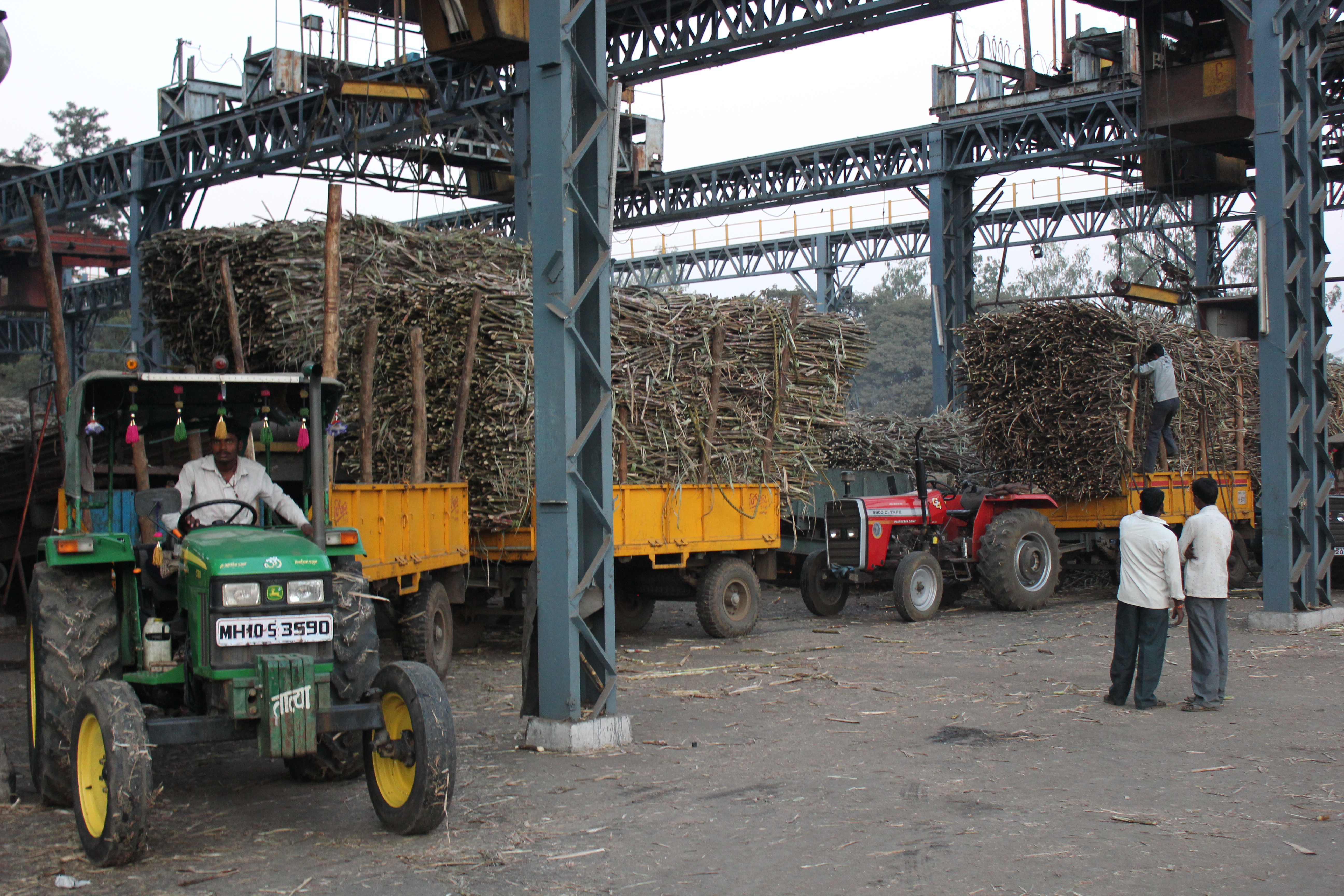

印度合作糖厂2011年的照片展示整秆供蔗车辆及接收设施，澳大利亚田间照片展示收割机向相邻运输车辆卸料。这些历史画面能说明不同物流接口，不能证明现在全国采用比例，也不能作为安全站位、核定装载量或作业效率的示范。[9][10]
六、切段式联合收割机的作业链6. The chopper-harvester process
典型切段式甘蔗收割机把分蔗、扶起或引导、基部切割、喂入、切段、清选和升运连成连续作业。分蔗部件把目标蔗行与相邻材料分开，喂入系统控制材料进入，切段部件形成运输原料，风选及输送环节再影响最终负载。图鉴应沿物料流解释部件，而不是把所有前端结构统称为割刀。
Case IH澳大利亚Austoft 9000产品资料列出420 hp的FPT Cursor 11发动机、变量液压流量与自动控制，并说明当作业压力持续升高时可降低前进速度。这里能够核实的是制造商公布的结构和控制逻辑；宣传中的燃料节省或效率数字若缺少独立对照条件，不作为本篇的实测结论。[5]
制造商John Deere澳大利亚现行页面把CH750、CH950与CH960及不同动力、排放配置分别列出。图鉴因此必须同时保存地区和版本，不能给整个系列填一个功率。额定发动机功率也不等于刀盘净功率、持续喂入能力或一小时实际合格收获量，三者需要不同的测量和记录。[6]
清选也有相互制约的目标：需要移除叶屑等杂物，又要限制可用蔗料随排风离开。SRA的最佳实践把这些损失与入厂质量一起检查。[1]因此评价清选方案时，宜同时采集入厂原料和落地损失，而不是仅凭运输车看起来更干净就宣称效率提升。具体调节应依据所用机型、作物状态和制造商操作规程。
七、倒伏甘蔗：关键是连续处理能力7. Lodged cane requires a continuous process
一台机器看起来具有低位扶蔗、拨禾或夹持结构，可以形成值得检验的设计假设，但还不足以确认它能可靠收获倒伏甘蔗。倒伏至少要记录方向、倾角、交叉缠绕、贴地程度与土壤状态。同一前端对顺倒伏、逆倒伏和横向交错材料的表现，可能需要分别试验。
从工程上看，真正的任务是把贴近地面的蔗茎识别或分离、抬起或引导、保持适当约束、完成根部切断，再连续送入后端。任何一处失配都可能造成推倒、拔根、缠绕或瞬时堵塞。这里列的是验证逻辑，不是对某个尚无试验数据的设计作性能认证；未经试验的结构判断应作为待验证假设保存。
可先在安全受控条件下比较不同倒伏组合，测漏割、掉落、入土、蔗蔸损伤、堵塞频率和恢复时间，再扩展到不同品种和湿度。SRA收获最佳实践强调损失、原料质量与蔗蔸保护共同评价，不能为了让视频看起来连续而只记录最大瞬时喂入量。有效的倒伏适应性应有完整工况与重复试验记录。[1]
对于拟开发的割铺机，还应单独验证切后姿态：蔗茎是否按后续拾取需要排列，交叉材料是否形成难以分离的堆积，地面接触是否增加泥土，以及第二道工序是否损伤蔗蔸。即使第一道切割顺畅，第二道收集仍可能决定系统成败。因此，样机验收要包含后续拾取和运输，不能在切断完成时就结束统计。
八、运输与接收也是机械系统的一部分8. Transport and reception belong in the system

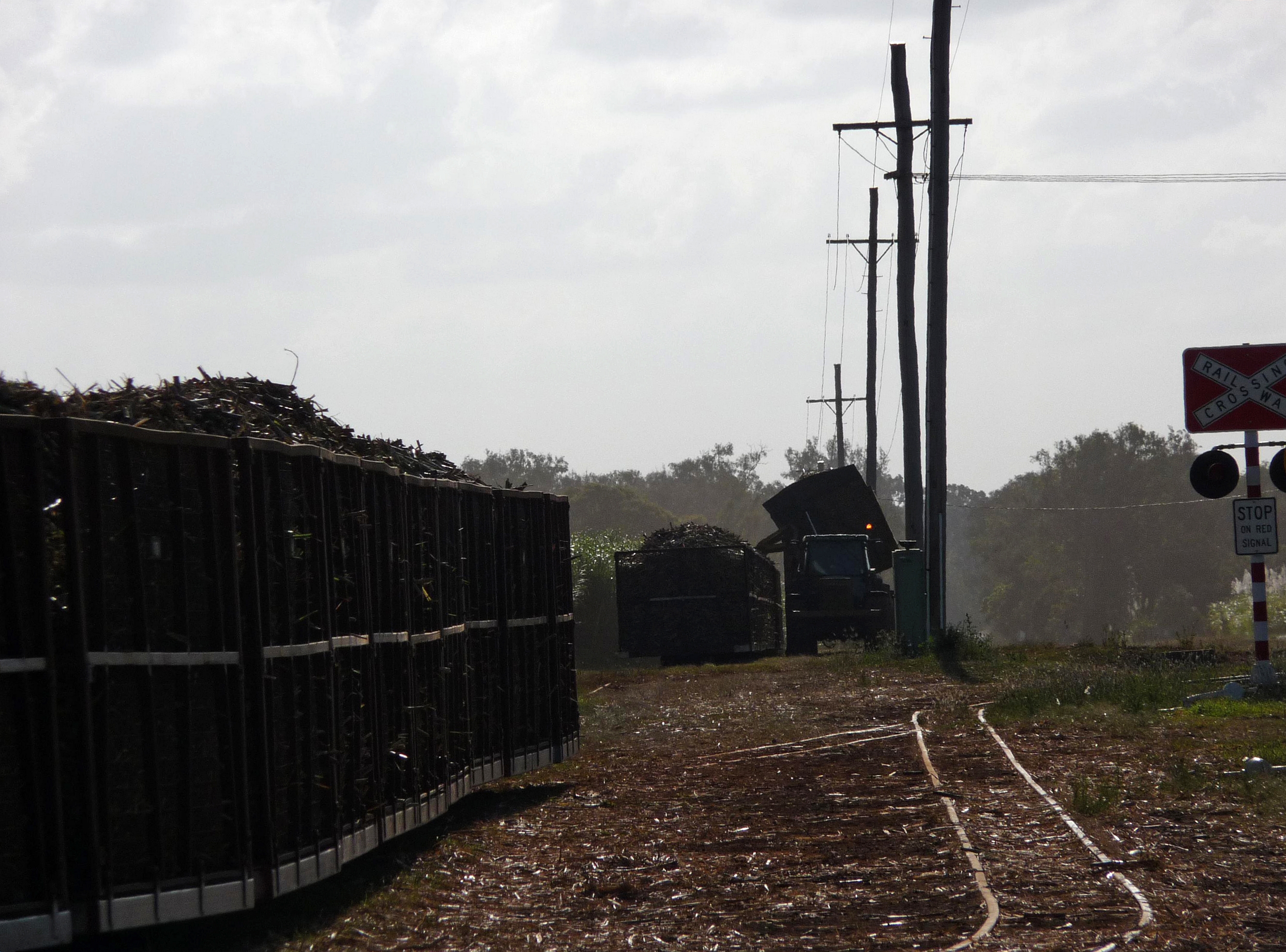

甘蔗从田间离开后，常需要经过转运车、道路运输或专用铁路，再进入工厂接收系统。CSIRO来源照片记录昆士兰Bundaberg的甘蔗转装至蔗运铁路情境，能说明田间与铁路物流的接口。照片本身不提供轨距、单车载荷、运输能力或现在的线路运营状态。[11]
运输设备的有效容量需要结合物料密度、允许载荷、道路与装卸条件。收获机等待运输车与工厂等待原料，是两个相反但可能同时存在的现象。排程时应记录每一趟循环的装料、行驶、排队、卸料与返回时间，然后判断增加车辆、改进转运点或调整收获节奏哪一项更有效。

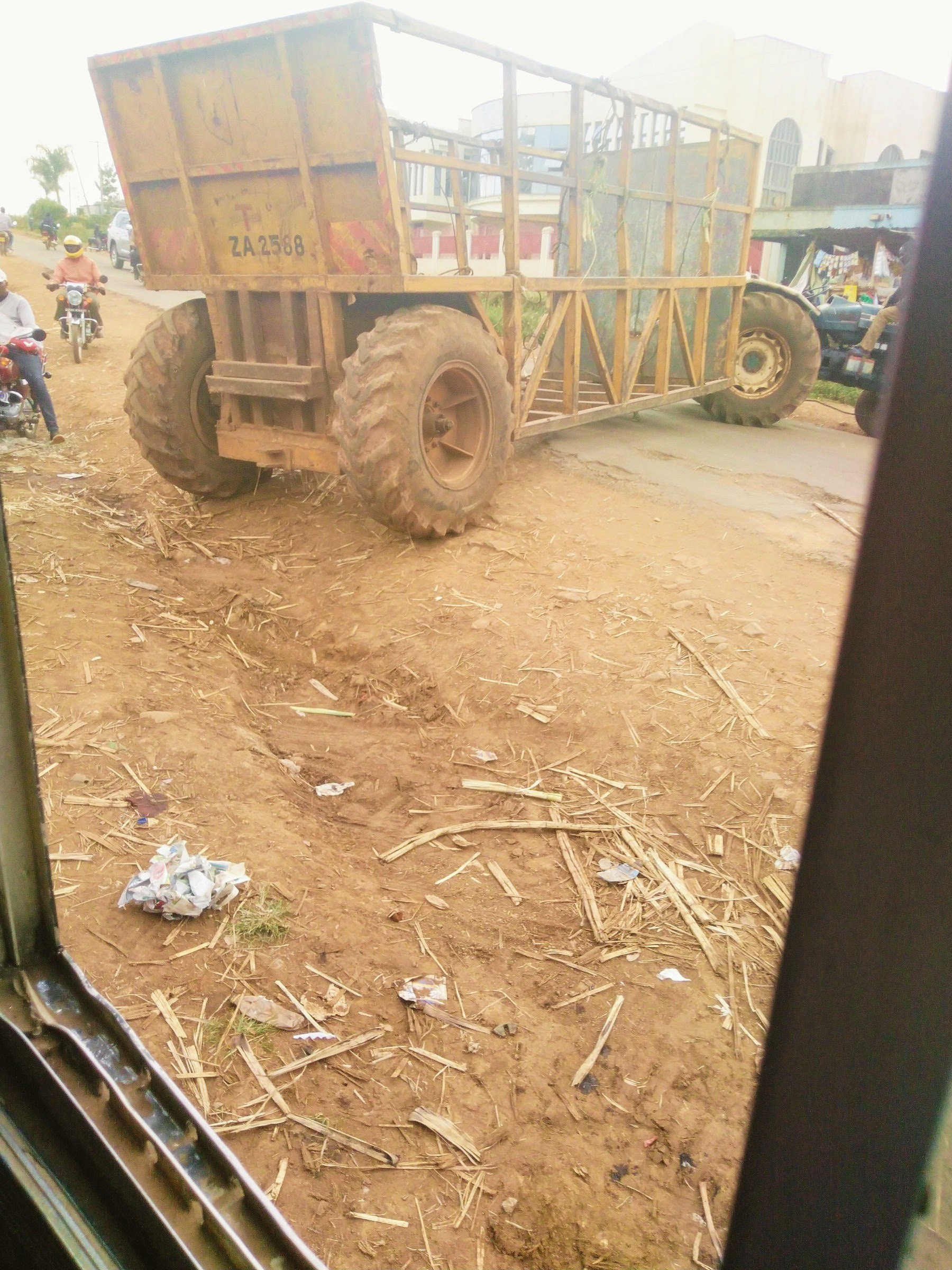

工厂接收还涉及身份识别、计量、取样与结算。图鉴中看到吊装架、拖车或称重场景，只能确认可见设备和来源描述；不能由照片推断称重精度或工厂容量。对于运输组合，牵引车、制动、挂接、道路规则与人员隔离需要按当地要求核对，历史摄影中的行为不能直接当作操作指南。
九、智能控制与电动化如何入册9. Recording automation and electrification
John Deere现行产品资料列有切后可视化、车辆同步和远程查看调节等功能。它们分别支持某个作业环节，不能自动推导出整机可以在任何田块无人运行。数据库应把自动转向、负荷调节、车辆协同、远程监测与自主作业分列，给每个功能注明条件和资料来源。[6]
动力也要分层记录：主动力来源、牵引传动、作业机构驱动和辅助用电应分别填写。柴油发动机驱动液压泵、再由电子控制流量，仍然不等于电池驱动的纯电收割机。给一台传统机器加装传感器，也没有改变其能源系统。关于2035年的电动化设想，本辑链接另篇，明确与当前产品记录区分。
未来方案的比较，应同时计算作业负荷、峰值功率、可用电量、充换电时间、热管理与保障车辆。单凭电机额定功率或电池标称容量，不能证明一个榨季的服务能力。若尚无真实甘蔗工况数据，可保留为概念设计并列出待测项目；图鉴的价值是让证据逐步累积，而不是提前给概念贴上量产标签。
记录智能功能时还可建立失效清单：遮挡、强光、尘土、通信中断或定位误差出现后，操作者能否识别状态并接管，机器是否按规定停机或退回受控模式。该清单是设计核查提议，不表示上述产品都已经通过同一套测试。公开功能名称与可审查的验证报告应分别保存。
十、维护、安全与下一版图鉴10. Maintenance, safety and future editions
维护空间也是结构的一部分。图鉴可记录检查口、刀具更换路径、滤清和冷却部件位置、易磨损件及当地备件支持，再把故障停机与维修时间纳入使用记录。对于小规模经营，能否在榨季快速修复，有时与额定效率同样影响实际收益；这一判断需要本地服务记录支持。
作为安全设计的一个原始法规例子，美国OSHA农业机械条款要求防护传动和运动部件，并通常要求在清理、调整及维修前停机、断开动力、等待运动停止等。该条款适用范围属于美国法规，不能替代各国要求；图鉴引用它是说明护罩、动力隔离和人员位置必须进入设备描述。[7]
下一版可按制造商和机型继续扩展，并把每次新增的照片、手册、试验与使用者记录关联到同一设备身份。对于来源不完整的照片，保留线索和待查字段；对于无效、失败或退出市场的方案，保留其年代和原因证据。这样形成的图鉴既能帮助识图，也能支持设计选择和后续研究。
表1 可追溯的代表性设备记录
Table 1. Traceable representative equipment records
| 设备与地区 | 本辑可核实的内容 | 证据边界 |
|---|---|---|
| ICAR-CIAE/SBI双行蔗苗移栽机；印度 | 面向穴盘芽片蔗苗；科研机构列技术及许可信息。[4] | 不同于直接切段种茎种植；不据网页推算全国保有量。 |
| Case 7700；巴西2008年照片 | 来源对左侧机型的识别及当时外形。[8] | 右侧未知；无现售配置或性能证明。 |
| Austoft 9000；澳大利亚产品页 | 发动机、液压系统及喂入负荷控制说明。[5] | 制造商产品证据；不将营销收益当独立试验。 |
| CH750/CH950/CH960；澳大利亚产品页 | 区域型号、动力配置与自动控制功能。[6] | 具体选装、排放版本及销售供应需逐项确认。 |
| Bundaberg转运与蔗运铁路；CSIRO图像 | 真实物流场景与来源地点。[11] | 未核实轨距、车辆载荷及当前运营。 |
本表为首辑代表性实例，不是全球完整目录或购买推荐；网页核读截至2026-10-21。
表2 照片能说明什么
Table 2. What photographs can establish
| 图像线索 | 可记录的观察 | 还需要的证据 |
|---|---|---|
| 分蔗器、低位导入部件 | 可见外形、相对位置与连接关系 | 倒伏、交错、湿土条件的完整收获试验。 |
| 升运器和运输车 | 卸料方向与物流接口 | 称重、循环时间、落料损失和安全载荷。 |
| 履带或轮胎 | 行走装置类别 | 坡度允许范围、接地压力、通过性和土壤影响。 |
| 屏幕、摄像头或天线 | 传感/显示部件在场 | 实际功能、控制权限、失效处理和验证条件。 |
| 糖厂场景 | 可见设施与摄影记录 | 工艺、产能、能耗、排放及当前运营资料。 |
图像证据边界由编辑归纳；照片本身不构成性能测试。
表3 倒伏收获的验证矩阵
Table 3. Proposed validation matrix for lodged cane
| 变量或环节 | 需要设置或记录 | 核心观察量 |
|---|---|---|
| 作物状态 | 顺倒、逆倒、横倒、交叉；贴地程度；品种与年次 | 分离与导入成功率，重复试验的差异。 |
| 田间条件 | 干湿、泥土、残叶、行距、坡向及转弯条件 | 入土量、漏割、轮迹及地头损失。 |
| 物料连续性 | 扶起/约束、根切、喂入、切段、清选、输送 | 堵塞位置、频率、有效作业时间及恢复时间。 |
| 作物与原料质量 | 蔗蔸状态、入厂原料和后续萌发 | 拔根/损伤、落地损失、含杂与下一季缺株。 |
| 系统资源 | 能耗、转运等待、人员与维护 | 每吨合格原料成本与安全可维护性。 |
作者提出的工程试验框架，尚不是某台机器的试验结果；参数需经当地试验设计与安全审查确定。
